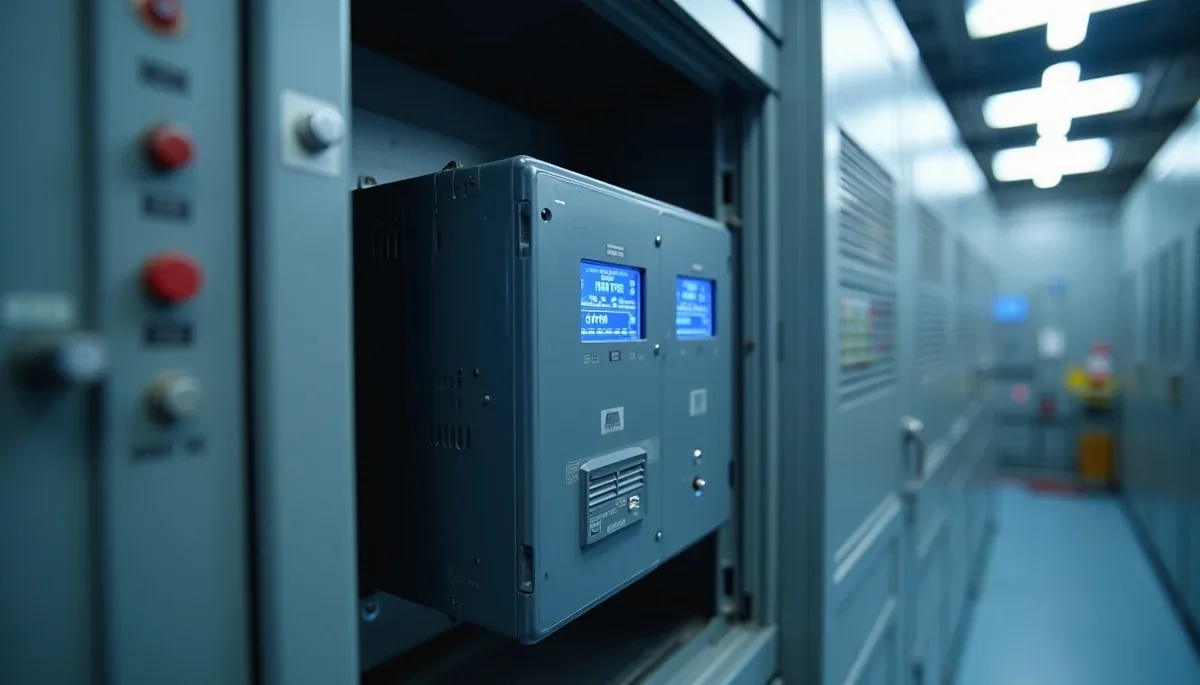

VFD (Inverter) Sürücü Nedir ve Soğuk Hava Depolarında Neden Kritiktir?
Soğuk hava depolarında enerji verimliliği, sistem ömrü ve ürün güvenliği birbirine sıkı sıkıya bağlı üç temel hedeftir. Bu hedeflerin hepsini aynı anda etkileyen teknolojik çözümlerden biri de VFD (Variable Frequency Drive), yani değişken frekans sürücüleridir. VFD'ler, kompresör, fan ve pompa gibi motorların sabit hızda değil, ihtiyaca göre değişken hızda çalışmasını sağlayarak gereksiz enerji tüketimini ortadan kaldırır.
Soğuk hava deposunda sıcaklık sabit tutulmak zorundadır; ancak dış koşullar, ürün yükü ve kapı açılma sıklığı sürekli değişir. Sabit hızla çalışan bir kompresör, ihtiyaç olsa da olmasa da tam kapasiteyle çalışır. VFD donanımlı bir sistem ise tam yük gerektiğinde maksimum hıza çıkabilir, düşük yükteyse devri düşürerek enerji tasarrufu sağlar. Bu sayede hem elektrik faturası düşer hem de ekipmanın mekanik stresi azalır.
Refline Soğutma olarak projelendirdiğimiz soğuk hava depolarında VFD entegrasyonu, operasyonel maliyetleri ciddi şekilde düşüren ve sistem güvenilirliğini artıran bir standarttır. Bu rehberde, VFD'in çalışma prensiplerinden avantajlarına, soğuk hava deposuna özel uygulama detaylarından bakım ve arıza konularına kadar her yönüyle inceleyeceğiz.
VFD Çalışma Prensibi: Frekans Kontrolü ile Hız Ayarı
VFD'ler, alternatif akım (AC) motorların besleme frekansını ve voltajını değiştirerek motor hızını ayarlar. Bir soğuk hava deposundaki kompresör motoru nominalde 50 Hz frekansta tam hızda çalışırken, VFD bu frekansı 30 Hz'e düşürdüğünde motor hızı da orantılı olarak azalır. Bu mekanizma, motorun her an ihtiyaç duyulan hızda çalışmasını mümkün kılar.
Dönüştürme Aşamaları
VFD'in temel çalışma süreci üç aşamadan oluşur:
- Doğrultma (Rectification): Şebekeden gelen AC gerilim, doğrultma devresi üzerinden DC gerilime çevrilir. Bu aşamada kondansatörler gerilim düzeltme ve enerji depolama görevi üstlenir.
- DC Bara (DC Bus): Doğrultulan DC gerilim, ara devre filtrelenir ve stabilize edilir. Bu bölge, VFD'in enerji tampon bölgesi olarak düşünülebilir; ani yük değişimlerinde sistemin kararlı çalışmasını sağlar.
- Evirici (Inversion): IGBT (Insulated Gate Bipolar Transistor) modülleri, DC gerilimi istenen frekansta ve genlikte AC'ye dönüştürür. PWM (Pulse Width Modulation) tekniğiyle motor besleme frekansı ve voltajı hassas şekilde kontrol edilir.
Tork ve Hız İlişkisi
Soğutma kompresörlerinde önemli olan parametre, motorun ürettiği tork ve bunun hıza oranıdır. VFD, düşük hızlarda bile yeterli torku sağlayabildiğinden, kompresörün düşük devirde bile verimli soğutma yapması mümkün olur. Özellikle scroll ve screw kompresörlerde parçalı yük performansı VFD ile dramatik şekilde iyileşir.
Soğuk Hava Deposunda VFD Kullanımının Enerji Avantajları
Enerji tasarrufu, VFD teknolojisinin en bilinen ve en somut faydasıdır. Soğuk hava depolarında soğutma sistemi toplam enerji tüketiminin %60-70'ini oluşturur. Bu sistemin verimliliğini artırmak, doğrudan işletme maliyetlerini düşürür.
Kısmi Yükte Tasarruf Mekanizması
Soğuk hava depolarında kompresör yılın büyük bölümünde %50-80 kapasitede çalışır. Sabit hızlı bir kompresör bu durumda gereksiz yere tam güç tüketirken, VFD'li sistem ihtiyaç kadar enerji harcar. Afinite yasalarına göre; kompresör hızı %20 düştüğünde güç tüketimi yaklaşık %49 azalır, hız %30 düştüğünde ise güç tüketimi %66 düşer. Bu ilişki, soğuk hava deposu işletmecileri için göz ardı edilemeyecek bir tasarruf potansiyeli sunar.
Soft Start ile Başlangıç Akımı Kontrolü
VFD, motoru soft start yöntemiyle çalıştırdığından, doğrudan başlatmada karşılaşılan 6-8 katı rush akımı oluşmaz. Bu durum hem elektrik şebekesini korur hem de mekanik gerilimi azaltarak kompresör ömrünü uzatır. Soğuk hava depolarında özellikle sık start-stop döngüsü olan sistemlerde bu avantaj kritiktir.
Yıllık Enerji Tasarrufu Tahmini
Orta ölçekli bir soğuk hava deposunda (100-500 m³) VFD entegrasyonu, mevsimsel koşullara ve kullanım sıklığına bağlı olarak yıllık enerji tüketiminde %25-40 oranında tasarruf sağlayabilir. Büyük endüstriyel tesislerde bu oran daha da artar. Refline Soğutma'nın VFD donanımlı projelerinde elde edilen veriler, ilk yatırım maliyetinin genellikle 12-24 ay içinde enerji tasarrufuyla geri çıktığını göstermektedir.
Kompresör, Fan ve Pompa Uygulamaları
VFD teknolojisi soğuk hava deposunda yalnızca kompresörde değil, kondenser fanları, evaporatör fanları ve soğutma suyu pompalarında da verimlilik artışı sağlar; soğutucu akışkan seçimi ile birlikte optimum performans sağlanır.
Kompresör VFD Entegrasyonu
Kompresör, soğutma sisteminin kalbidir ve en yüksek enerji tüketen bileşendir. VFD'li kompresör, depo sıcaklık set noktasına yaklaştıkça devrini kademeli olarak düşürür. Bu sayede sık start-stop döngüsü ortadan kalkar, sıcaklık dalgalanması minimuma iner ve kompresör mekanik aşınması azalır. Özellikle scroll kompresörlerde VFD entegrasyonu, parçalı yükte COP değerini %30'a kadar artırabilir.
Kondenser Fanı VFD Kontrolü
Kondenser fanlarının sabit hızda çalışması, düşük dış sıcaklık koşullarında aşırı kondenzasyon basıncına neden olur. VFD ile fan hızı, kondenzasyon basıncına göre ayarlandığında hem sistemin kararlı çalışması sağlanır hem de fan enerji tüketimi düşer. Kış koşullarında düşük dış sıcaklıkta fan hızı minimumda tutularak kondenzasyon basıncı güvenli aralıkta korunur.
Evaporatör Fanı ve Pompa Kontrolü
Evaporatör fanlarında VFD kullanımı, depo içindeki hava sirkülasyonunu ürün yüküne göre ayarlar. Az ürün varken düşük fan hızıyla çalışmak, hem enerji tasarrufu sağlar hem de ürün kurumasını (ağırlık kaybı) azaltır. Soğutma suyu pompalarında ise VFD, debiyi soğutma yüküne göre ayarlayarak pompa enerji tüketimini önemli ölçüde düşürür.
Sıcaklık Stabilitesi ve Ürün Güvenliği
VFD'li soğutma sistemlerinin en kritik avantajlarından biri, sıcaklık stabilitesidir. Sabit hızlı sistemlerde sıcaklık, kompresörün açılıp kapanmasıyla dalgalanır; VFD'li sistemlerde ise kompresör sürekli düşük hızda çalışarak sıcaklığı set noktasında sabit tutar.
Sıcaklık Dalgalanmasının Ürünlere Etkisi
Soğuk hava deposunda saklanan gıda ürünleri, sıcaklık dalgalanmalarına karşı son derece hassastır. Et ürünlerinde dalgalanma yüzey kurumasına ve renk bozulmasına, sebze-meyvede ise donma-çözülme döngüsüne neden olabilir. İlaç ve aşı depolamakta olan tesislerde sıcaklık dalgalanması, ürün etkinliğini doğrudan tehlikeye atar. VFD ile ±0,5°C hassasiyette sıcaklık kontrolü mümkün olurken, on-off sistemlerde bu dalgalanma ±2-3°C'e çıkabilir.
Nem Kontrolü ile Ürün Kaybını Azaltma
Evaporatör fan hızının VFD ile düşürülmesi, hava üzerindeki soğutma yüzeyi temas süresini azaltır ve dolayısıyla nem kaybını minimuma indirir. Bu durum özellikle meyve, sebze ve et ürünlerinde ağırlık kaybını azaltarak ticari kaybı ciddi şekilde düşürür. Soğuk hava depolarında VFD kullanımıyla ürün ağırlık kaybı %0,5-1 oranında azaltılabilir; bu da büyük hacimli depolarda yıllık ölçekte önemli bir ekonomik fark yaratır.
VFD Seçiminde Dikkat Edilmesi Gereken Kriterler
Soğuk hava deposu koşullarına uygun VFD seçimi, sistemin performansını ve güvenilirliğini doğrudan belirler. Yanlış seçilmiş bir VFD, tasarruf yerine arıza ve kesinti riski doğurabilir.
Güç ve Motor Uyumu
VFD, bağlanacağı motorun güç değerine uygun kapasitede seçilmelidir. Soğuk hava deposu kompresörleri genellikle sık çalışma rejiminde (duty cycle) çalıştığından, VFD bir üst güç sınıfında tercih edilmelidir. Motor nominal akımının VFD çıkış akımından düşük olması, aşırı ısınma riskini ortadan kaldırır.
Çevresel Koşullara Dayanım
Soğuk hava depolarında VFD kurulum alanı genellikle dış ortam veya makine dairesidir. Yüksek nem, toz ve sıcaklık değişimlerine dayanıklı IP54 ve üzeri koruma sınıfında VFD'ler tercih edilmelidir. Ayrıca soğuk ortamda çalışacak VFD'lerde kondans izolasyonu ve ısıtıcı opsiyonları değerlendirilmelidir.
İletişim Protokolleri ve Entegrasyon
Modern VFD'ler, Modbus RTU, Modbus TCP, BACnet, Profibus ve CANopen gibi endüstriyel iletişim protokollerini destekler. Soğuk hava deposu otomasyon sisteminde kullanılan PLC ve kontrolcü ile uyumlu iletişim protokolüne sahip VFD seçimi, entegrasyon sürecini kolaylaştırır ve uzaktan izleme kapasitesi sağlar. Refline Soğutma, proje bazında doğru iletişim protokolünü belirleyerek VFD ile merkezi kontrol sistemi arasında sorunsuz veri akışı sağlar.
VFD Kurulumunda Dikkat Edilmesi Gereken Noktalar
Kurulum hataları, VFD'in teorik avantajlarını pratikte ortadan kaldırabilir. Doğru kurulum, hem performansı hem de güvenliği doğrudan etkiler.
Elektrik Bağlantı ve Topraklama
VFD'ler yüksek frekansta çalıştığından, elektromanyetik girişim (EMI) riski taşır. Motor kablosu, VFD çıkışı ile motor arasında mümkünse ayrı bir kablo kanalından geçirilmelidir. Topraklama, VFD'in güvenliği için kritiktir; işletme topraklaması ile parazit topraklaması birbirine karıştırılmamalıdır. Ayrıca VFD girişine ve çıkışına EMC filtre ve line reaktör eklenmesi, harmonik emisyonu sınırlar.
Kablo Seçimi ve Uzunluk Sınırları
VFD çıkışından motora giden kabloda yüksek frekanstaki dalgalanmalar, yalıtım stresi yaratır. Bu nedenle VFD'ye uygun yalıtımlı motor kablosu kullanılmalıdır. Kablo uzunluğu, motor empedansı ve VFD'in PWM taşıyıcı frekansına göre sınırlandırılmalıdır. Uzun kablolarda dv/dt filtresi veya sinüs filtresi kullanımı, motor yalıtım ömrünü korur.
Soğutma ve Panel Düzeni
VFD panosu, yeterli havalandırma ve soğutmaya sahip olmalıdır. Kapalı panoda birden fazla VFD varsa, toplam ısı yükü hesaplanarak panel kliması veya soğutma fanı kapasitesi belirlenmelidir. VFD'ler arasında bırakılan mesafe, üretici teknik dokümanındaki minimum değerlere uygun olmalıdır.
VFD Bakımı ve Arıza Yönetimi
VFD'ler düşük bakım gerektiren cihazlar olsa da, periyodik kontroller ve doğru arıza müdahalesi sistem kesintisizliğini garanti altına alır.
Periyodik Bakım Noktaları
VFD bakımında öncelikli kontrol noktaları şunlardır:
- Soğutucu fan kontrolü: VFD'in dahili fanı, toz ve kir birikimine karşı düzenli temizlenmelidir. Tıkanmış fan, IGBT modüllerinin aşırı ısınmasına ve arızaya neden olur.
- Kondansatör kontrolü: DC bara kondansatörleri, çalışma süresi ve sıcaklık koşullarına göre yıpranır. 5-7 yıl kullanımdan sonra kapasite ölçümü yapılmalı, düşük performans gösterenler değiştirilmelidir.
- Kablo bağlantıları: Vibrasyon ve termal döngüler, kablo uçlarını gevşetebilir. Yıllık sıkma kontrolü, ark ve ısınma riskini önler.
- Hava filtresi temizliği: Giriş hava filtreleri, VFD'in tozsuz ortamda çalışmasını sağlar. Kirli filtre, hava akışını engelleyerek soğutma performansını düşürür.
Yaygın Arıza Kodları ve Çözümleri
VFD'lerde karşılaşılan yaygın arıza kodları ve olası nedenleri şöyledir:
- Overcurrent (OC): Motor kısa devresi, kablo hasarı, aşırı yük veya aniden start. Çözüm: Motor ve kablo izolasyon kontrolü, rampa süresi ayarı.
- Overvoltage (OV): Dekelerasyon sırasında rejeneratif enerji, şebeke gerilim yükselmesi. Çözüm: Brak rezistör ilavesi, dekelerasyon rampası uzatma.
- Overtemperature (OH): Fan arızası, ortam sıcaklığı yüksek, soğutucu yüzey kirlenmesi. Çözüm: Fan değişimi, panel soğutma iyileştirmesi.
- Undervoltage (UV): Şebeke gerilim düşüşü, DC bara kondansatör arızası. Çözüm: Şebeke stabilitesi kontrolü, kondansatör değişimi.
Yedek Parça ve Hızlı Müdahale
Soğuk hava deposunda VFD arızası, depo sıcaklığının hızla yükselmesine ve ürün kaybına yol açabilir. Bu nedenle kritik VFD'ler için yedek modül veya tam yedek VFD bulundurulması önerilir. Refline Soğutma, acil durumlarda hızlı müdahale için teknik servis ekibi ve yedek parça stokuyla destek sağlar.
VFD ve Enerji Verimliliği Mevzuatı
Türkiye'de ve Avrupa Birliği'nde enerji verimliliği mevzuatı, elektrik motorlarının verimlilik sınıflarını ve VFD kullanımını düzenlemektedir. IEC 60034-30-1 standardına göre motor verimlilik sınıfları (IE1-IE4) tanımlanırken, ECODESIGN yönetmeliği belirli güç aralığındaki motorlarda VFD zorunluluğu getirmektedir.
Soğuk hava depolarında kullanılan kompresör motorları genellikle IE3 ve üzeri verimlilik sınıfındadır. Bu motorlara VFD entegrasyonu, parçalı yükte sistem verimliliğini IE4 seviyesine çıkarabilir. Refline Soğutma, projelerinde mevzuata uygun motor ve VFD seçimini standart olarak uygulayarak işletmelerin yasal yükümlülüklerini karşılamasını sağlar.
VFD'li Sistemlerde Uzaktan İzleme ve Otomasyon
VFD'ler, dahili parametre izleme ve iletişim özellikleri sayesinde soğuk hava deposu otomasyonunun temel taşlarından biri haline gelmiştir. Motor akımı, frekans, güç tüketimi, çalışma saati ve arıza geçmişi gibi veriler, VFD üzerinden uzaktan izlenebilir.
SCADA ve IoT Entegrasyonu
Modern soğuk hava deposu yönetiminde VFD verilerinin SCADA sistemine veya IoT platformuna entegre edilmesi, operasyonel görünürlük sağlar. Gerçek zamanlı enerji tüketim analizi, kompresör performans trendleri ve erken uyarı sistemleri, VFD'den gelen verilerle oluşturulur. Bu entegrasyon sayesinde bakım planlaması veriye dayalı yapılabilir ve beklenmeyen arızaların büyük bölümü önlenebilir.
Alarmlar ve Bildirimler
VFD'in alarm ve uyarı çıkışları, merkezi izleme sistemine bağlanarak anlık bildirim sağlar. Aşırı akım, aşırı ısınma, şebeke gerilim düşüşü ve iletişim kaybı gibi durumlar, SMS veya e-posta bildirimi ile operatöre iletilir. Soğuk hava deposunda bu tür erken uyarılar, ürün kaybını önleyen en önemli koruma mekanizmalarından biridir.
VFD ve On-Off Sistem Karşılaştırması
VFD'li sistemlerin sabit hızlı (on-off) sistemlere göre farklarını net anlamak için temel parametreleri karşılaştırmak faydalıdır:
- Enerji tüketimi: VFD'li sistemler kısmi yükte %25-40 daha az enerji tüketir. On-off sistemler her çalışma anında tam güç harcar.
- Sıcaklık stabilitesi: VFD ile ±0,5°C hassasiyet mümkündür. On-off sistemlerde dalgalanma ±2-3°C olabilir.
- Kompresör ömrü: VFD soft start ile mekanik stresi azaltır; soğutma grubu bakımı ile desteklendiğinde sistem ömrü daha da uzar; start-stop sayısı minimuma iner. On-off sistemlerde her start mekanik şok yaratır.
- Ürün kaybı: VFD'li sistemlerde sıcaklık stabil ve nem kontrolü yüksek olduğundan ürün ağırlık kaybı ve kalite düşüşü minimumdur. On-off sistemlerde dalgalanma kaynaklı kayıplar daha yüksek olabilir.
- İlk yatırım maliyeti: VFD donanımı ilk maliyeti artırır ancak enerji tasarrufuyla 12-24 ay içinde geri ödeme sağlar.
Soğuk Hava Deposunda VFD Uygulamasında Dikkat Edilmesi Gereken Özel Durumlar
Soğuk hava depoları, VFD uygulamasında kendine has zorluklar barındırır. Bu zorlukları bilmek ve önlem almak, sistem başarısını garanti eder.
Düşük Sıcaklıkta Motor Yağlanması
Soğuk ortamda motor yatakları ve yağlama sistemi, VFD'nin düşük hızda çalışmasıyla yeterli yağlamayı sağlayamayabilir. Bu durum özellikle -18°C ve altında çalışan dondurucu depolarda dikkat gerektirir. Çözüm olarak motor seçiminde özel soğuk ortam yağlaması değerlendirilmeli ve VFD minimum hız parametresi, yeterli yağlamanın sağlanacağı değerin altına düşmemelidir.
Rejeneratif Enerji ve Brak Rezistör
VFD'li kompresörlerde dekelerasyon sırasında motor, rejeneratif enerji üretir. Soğuk hava deposunda bu durum özellikle fan uygulamalarında karşılaşılır. Rejeneratif enerjinin DC barada birikmesi overvoltage arızasına neden olur. Brak rezistör veya rejeneratif ünite kullanımı bu sorunu çözer.
Harmonik Etkiler ve Filtreleme
VFD'ler şebekeye harmonik akım enjekte eder. Soğuk hava deposu tesisinde birden fazla VFD çalıştığında toplam harmonik distorsiyon (THD) sınır değerleri aşılabilir. Giriş line reaktörü veya aktif harmonik filtre kullanımı, şebeke kalitesini korur ve diğer ekipmanların zarar görmesini engeller.
Sonuç: VFD, Soğuk Hava Deposunun Verimlilik ve Güvenilirlik Stratejisinin Merkezinde
VFD teknolojisi, soğuk hava depolarında enerji tasarrufu, sıcaklık stabilitesi, ürün güvenliği ve ekipman ömrü artışı gibi çok yönlü avantajlar sunar. Kompresör, fan ve pompa uygulamalarında VFD entegrasyonu, operasyonel maliyetleri düşürürken sistem performansını artırır. Doğru VFD seçimi, profesyonel kurulum ve düzenli bakım ile bu teknolojinin tüm potansiyeli ortaya çıkar.
Refline Soğutma, soğuk hava deposu projelerinde VFD entegrasyonunu standart olarak uygulayarak işletmelerin enerji verimliliği hedeflerine ulaşmasını sağlar. Proje başlangıcından devreye alma ve sonrası teknik destek sürecinde, VFD donanımlı sistemin en yüksek performansla çalışması için her detay özenle planlanır. Soğuk hava depolamanızda VFD çözümlerini değerlendirmek için Refline Soğutma ile iletişime geçebilirsiniz.
